有序集合为何能同时支持点查询和范围查询

有序集合(Sorted Set)是Redis中一种重要的数据类型,它本身是集合类型,同时可以支持集合中元素带有权重,并按照权重进行排序。

而我们知道SortedSet中的两个方法

  • ZRANGEBYSCORE: 按照元素权重返回一个范围内的元素
  • ZSCORE: 返回某个元素的权重值

为什么这两个方法的时间复杂度一个为O(logN) + M 和 O(1)呢?

因为有序集合底层设计采用了两种数据结构,一种是大家都知道的SkipList(跳跃链表)另外一种就是HashMap(Hash表)

注意:

Redis对同一种数据结构会使用多种编码进行表示,当满足以下条件的时候,使用的是压缩链表代替了跳跃链表。

1
2
#define REDIS_ZSET_MAX_ZIPLIST_ENTRIES 128 // 有序集合保存的元素数量小于等于128
#define REDIS_ZSET_MAX_ZIPLIST_VALUE 64 // 有序集合保存的元素每个长度都小于64字节

跳跃表的设计与实现

例图

**跳跃链表是一种多层有序链表,**我们把跳表的层次从低到高称为Level1,Level2,Level3…..

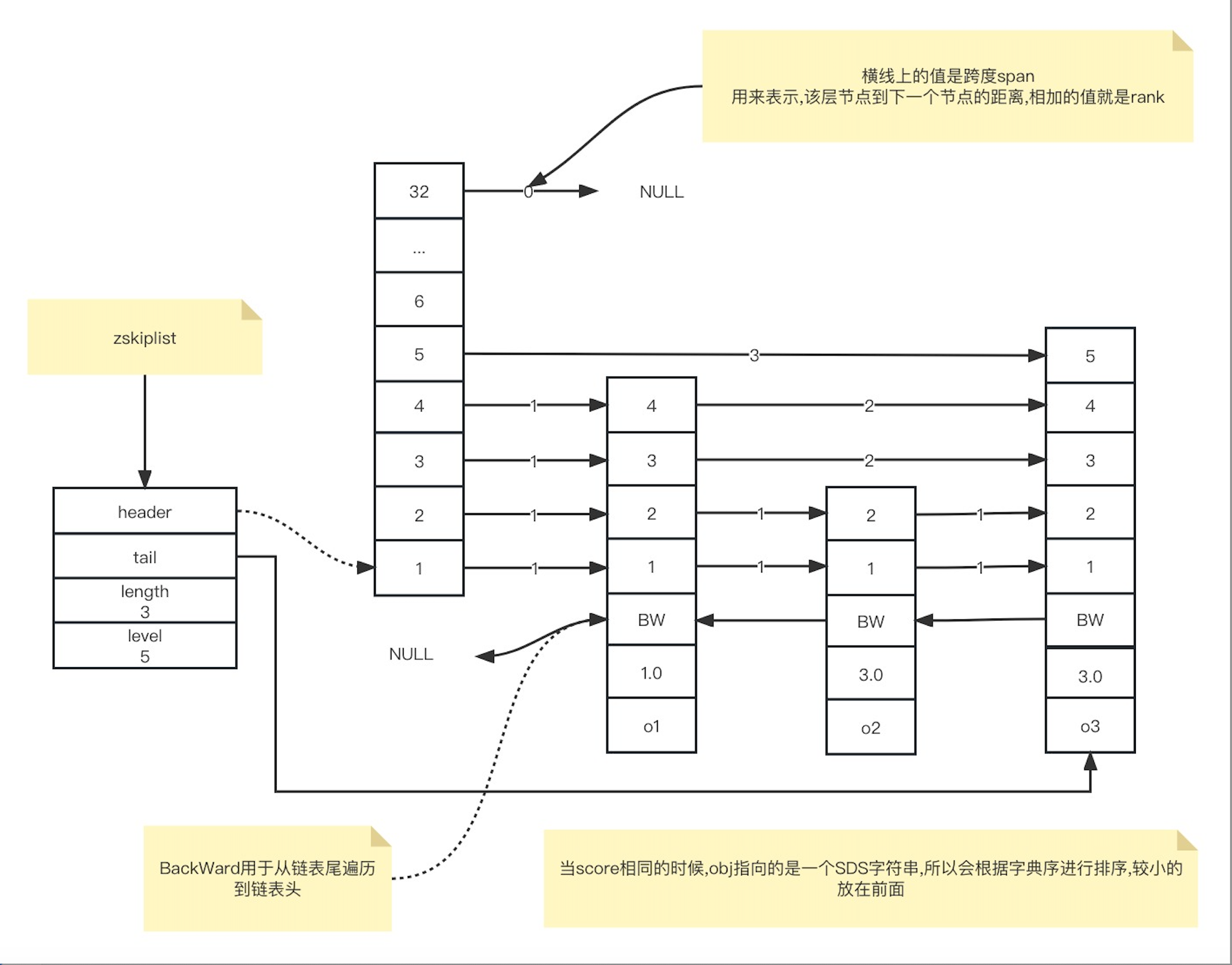

如下图所示是一个简单的5层跳跃链表结构

image-20230505164723063
跳表数据结构

节点数据结构

1
2
3
4
5
6
7
8
9
10
11
12
13
typedef struct zskiplistNode {
    //Sorted Set中的元素 图中o1 o2 o3
    sds ele;
    //元素权重值 图中的 1.0 2.0
    double score;
    //后向指针 图中的BW
    struct zskiplistNode *backward;
    //节点的level数组，保存每层上的前向指针和跨度
    struct zskiplistLevel {
        struct zskiplistNode *forward;
        unsigned long span;
    } level[];
} zskiplistNode;

因为SortedSet既要保存元素,也要保存数据权重,所以对应到跳表结点的结构定义中,就对应了sds类型的变量ele,以及double类型的变量score。此外,为了便于从跳表尾进行倒序查找,每个跳表还保留了一个后向指针(*backward)。

因为跳表是一个多层的有序链表,每一层也是由多个节点通过指针连接起来的。因此在跳表结点的结构定义中,还包含了一个zskiplistLevel结构的level数组。

level数组中的每一个元素对应了一个zskiplistLevel结构体,也对应了跳表的一层。而zskiplistLevel结构体定义了一个前向指针,这就使得节点可以在某一层上和后续节点连接起来。同时还定义了span跨度,这是记录节点在某一层上的*forward指针和该指针指向的结点之间,跨越了几个节点。

因为跳表中的节点都是按序排列的,所以,对于跳表中的某个节点,我们可以把从头结点到该节点的查询路径上,各个节点在所查询层次上*forward指针跨度,做一个累加。这个累加值就可以用来计算该节点在整个跳跃表中的顺序。

跳表数据结构

1
2
3
4
5
6
7
8
typedef struct zskiplist {
  	// 头结点 尾结点
    struct zskiplistNode *header, *tail;
  	// 有几个元素
    unsigned long length;
  	// 几层跳表
    int level;
} zskiplist;
跳表结点查询

当查询一个节点的时候,跳表会先从头节点的最高层开始,查找下一个节点。

1: 当查找到的节保存的元素权重,比要查找的元素权重小的时候,跳表会再检查该层上的下一个节点

2: 等于要查找的元素权重,会再检查该节点保存的SDS(动态字符串)类型数据,是否比要查找的SDS数据小。如果节点数据小于要查找的数据,会访问该层上的下一个节点。

当上述都不满足的时候,跳表会使用当前节点的Level数组的下一层进行查找。

跳表结点层数设置

有了level数组之后,一个跳表结点可以在多层上访问到了。而一个结点的level数组的层数也决定了,该节点可以在第几层访问到

当我们要决定节点层数的时候,实际上是要决定Level数组具体有几层。

第一种设计方法是:

让每一层上的节点数约是下一层上节点数的一半,比如第1层上是7层,那么下一层第二层只有3个节点。

这样设计的好处是,当跳表从最高层开始进行查找时,由于每一层节点数都是下一层的一半,这种查找类似于二分查找,查找复杂度可以降低到 O(logN)

这样设计的坏处就是,为了维持下一层是上一层的1/2,如果我们有新的元素插入的时候,破坏了这个结构,后续的层数都会有变动,额外开销比较大。

第二种设计方法是:

随机生成每层的节点数。此时,新插入节点,只需要修改前后指针,而不用去修改其他节点层数。

Redis源码中,节点层数是由zslRandomLevel 函数决定。zslRandomLevel函数会把层数初始化为1,这也是节点的最小层数。然后该函数生成随机数,如果随机数的值小于ZSKIPLIST_P(指跳表结点增加层数的概率，值为 0.25),那么层数就增加一层。因为随机数取值到[0,0.25) 范围内的概率不超过 25%,所以也就表明了,每增加一层的概率不超过25%。

1
2
3
4
5
6
7
8
9
#define ZSKIPLIST_MAXLEVEL 64  //最大层数为64
#define ZSKIPLIST_P 0.25       //随机数的值为0.25
int zslRandomLevel(void) {
    //初始化层为1
    int level = 1;
    while ((random()&0xFFFF) < (ZSKIPLIST_P * 0xFFFF))
        level += 1;
    return (level<ZSKIPLIST_MAXLEVEL) ? level : ZSKIPLIST_MAXLEVEL;
}

跳跃表和哈希表的组合使用

当创建一个ZSET的时候,代码中会相继调用dictCreate函数创建zset中的哈希表,以及调用zslCreate 函数创建跳表,如下所示。

1
2
3
zs = zmalloc(sizeof(*zs));
zs->dict = dictCreate(&zsetDictType,NULL);
zs->zsl = zslCreate();

简单来说,我们在把数据插入到跳表以后,也要把数据插入哈希表(Key为member Value为score)。

当往ZSET插入数据的时候,zsetAdd函数就会被调用

1: 首先会去判定当前使用的编码,是跳跃链表还是压缩链表

我们主要关注跳跃链表的插入

zsetAdd函数会先使用哈希表的dictFind函数,查找要插入的元素是否存在。如果不存在,就直接调用跳表插入函数zslInsert和哈希表的插入函数dictAdd

2: 如果zsetAdd函数通过dictFind发现要插入的元素已经存在了,那么zsetAdd函数会判断是否要增加元素权重

如果权重值发生了变化,zsetAdd就会调用zslUpdateScore函数,更新跳表中的元素权重值。紧接着，zsetAdd 函数会把哈希表中该元素（对应哈希表中的 key）的 value 指向跳表结点中的权重值，这样一来，哈希表中元素的权重值就可以保持最新值了。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51

 //如果采用ziplist编码方式时，zsetAdd函数的处理逻辑
 if (zobj->encoding == OBJ_ENCODING_ZIPLIST) {
   ...
}
//如果采用skiplist编码方式时，zsetAdd函数的处理逻辑
else if (zobj->encoding == OBJ_ENCODING_SKIPLIST) {
        zset *zs = zobj->ptr;
        zskiplistNode *znode;
        dictEntry *de;
        //从哈希表中查询新增元素
        de = dictFind(zs->dict,ele);
        //如果能查询到该元素
        if (de != NULL) {
            /* NX? Return, same element already exists. */
            if (nx) {
                *flags |= ZADD_NOP;
                return 1;
            }
            //从哈希表中查询元素的权重
            curscore = *(double*)dictGetVal(de);


            //如果要更新元素权重值
            if (incr) {
                //更新权重值
               ...
            }


            //如果权重发生变化了
            if (score != curscore) {
                //更新跳表结点
                znode = zslUpdateScore(zs->zsl,curscore,ele,score);
                //让哈希表元素的值指向跳表结点的权重
                dictGetVal(de) = &znode->score;
                ...
            }
            return 1;
        }
       //如果新元素不存在
        else if (!xx) {
            ele = sdsdup(ele);
            //新插入跳表结点
            znode = zslInsert(zs->zsl,score,ele);
            //新插入哈希表元素
            serverAssert(dictAdd(zs->dict,ele,&znode->score) == DICT_OK);
            ...
            return 1;
        }
        ..

关于ZSET为什么使用跳跃表还不是使用平衡二叉树实现

1: skipList更省内存: 25%的概率增加随机层数,用过计算skipList平均每个节点的指针数是1.33个,平衡二叉树每个节点有两个指针更不用说B+树这种多叉树了

2: 遍历更加友好,本质是一个多层链表,向后遍历链表即可。而平衡树需要使用中序遍历来进行遍历,实现比较复杂。

3: skipList容易实现和维护。平衡树维护比较困难。
